Tuning 6. rész: Kipufogók I.

A motorkerékpár tuningot leggyakrabban a kipufogó rendszer, vagy annak egyes elemeinek változtatásával követik el. Nézzük elõször a mûködés alapjait.



A kipufogórendszer nagyban hozzájárul a motorkerékpárok által kifejtett, lökettérfogatukhoz képest igen magas teljesítmény eléréséhez. A könnyebb érthetõség végett, nézzük, mi történik egyetlen henger kipufogócsövében.
Az elsõ mozzanat a kipufogó szelep nyitása, amely a dugattyú alsó holtponti helyzete elõtt néhány fokkal korábban történik. Ennek célja, hogy a kipufogógáznak több ideje maradjon a henger elhagyására.

A kipufogás kezdetén a hengert elhagyó gáztömeg a jelentõs nyomáskülönbség hatására igen magas sebességet ér el (kb 380-500 km/h). Miután egy gáznak van tömege, ha mozgásba hozzuk, lesz lendülete is. Ezt, a motormûködés szempontjából egyébként elveszõ mozgási energiát kihasználhatjuk.

A könyökcsõben elhelyezkedõ és felgyorsult gáztömeg, szinte maga után rántja a hengerben maradt "anyagot". Így a hengerben a nyomás csökken, a kipufogó ütemben a kitolási szakasz nem emészt fel akkora energiát. Végsõ soron a dugattyú könnyebben löki ki a kipufogógáz maradékát a hengerbõl, ezért fékezõdése kisebb mértékû, a jármû hajtására több energia marad.



Nem kevésbé fontos, hogy az ily módon létrehozott alacsony nyomású hengertérbe, a szívószelep nyitásakor azonnal megindul a friss tüzelõanyag/levegõ keverék beáramlása.


Ezt a hangolási módot inerciális, vagy tehetetlenségi tuningnak nevezik. Hatásossága nagyban függ a könyökcsõ hosszától és átmérõjétõl. Minél hosszabb a csõ, annál nagyobb tömegû gáz lendül mozgásba a kipufogás elején. Ennek egyenes következménye, hogy a nagyobb tömeg nagyobb mértékû húzó hatást tud kifejteni a hengerben maradt gázra. Azonban a gázok lendülete, nem csak a tömeg növelésével, hanem áramlási sebességük fokozásával is emelhetõ. Azonos körülmények esetén egy kisebb átmérõjû csõben gyorsabb az áramlás, mint egy nagyobb átmérõjûben.

Megfordítva a dolgot, ha az átmérõ túl nagy, a gáz sebesség kicsi, és ez véletlenszerû kipufogógáz visszaáramlást okozhat a hengerbe. Ezáltal kevesebb friss keverék számára marad hely, a teljesítmény pedig csökken. A méretek helyes megválasztásával elérhetõ, hogy a motor a kívánt fordulatszám tartományban mûködjön a leghatékonyabban. Csakhogy nem szabad átesni a ló túloldalára. A szükségesnél kisebb átmérõ, vagy túl nagy hossz korlátozza a kipufogógáz kiáramlását, azaz lefojtja a motort.

A tuning másik módja a lökéshullám idõzítés. Ez a hullám a szelep nyitásának pillanatában keletkezik, természete részben hasonló a hanghullámokéhoz. Haladási, vagy szakszerûen terjedési sebessége megegyezik a kipufogócsõben érvényes hangsebességgel, amely kb. ötszöröse a gáz áramlásénak. Amint a hullám kipufogó rendszer végéhez ér, visszhang módjára visszaverõdik. A különbség annyi, hogy a normál visszhang valamilyen tárgyról, objektumról verõdik vissza, fázisa megegyezik az eredeti hanghulláméval. A mi esetünkben a lökéshullám a csõrendszer nyitott végérõl verõdik vissza, ennek eredményeképpen ellentétes fázisban érkezik kiindulási helyére.

A dolgot tovább bonyolítja, hogy minden átmérõ növekedésrõl egy-egy hasonló visszaverõdés indul az érkezés irányába. Mivel a hullám gáz-sûrûsödésként, vagyis kompresszió hullámként született, gáz-ritkulásként, azaz vákuum hullámként tér vissza a kipufogó szelephez. Természetébõl fakadóan nyomáscsökkenést hoz létre, amelyet a szívócsõben elhelyezkedõ gázoszlop mozgásba lendítésére használhatunk. Ismét a dugattyú munkáját tesszük könnyebbé, mivel a friss keverék szinte magától kezd a hengerbe áramlani, és így több energia marad jármûhajtásra.



A nyomáscsökkenés mértéke eléri, vagy jól tervezett rendszerekben meghaladja a dugattyú által kifejtett "szívóerõt". Ilyenkor a dugattyú még a felsõ holtpont irányába tart, amikor a tüzelõanyag/levegõ keverék beáramlása már megkezdõdik. Nyilvánvaló, hogy a csak akkor tudjuk a motor hengerébe beáramló keverék mennyiségét ily módon növelni, ha mindkét szelep nyitva van. Ebbõl következik, hogy a lökéshullámot úgy kell idõzíteni, hogy a szelepösszenyitás során érjen vissza a hengerbe.

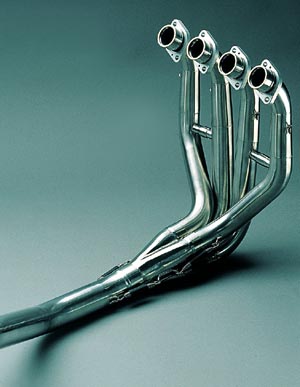

Többhengeres motorok leömlõiben mindez tovább bonyolódik. A könyök gyakran kúposan táguló szakaszt tartalmaz, vagy lépcsõs kiképzésû. Ezek a fokozatos, vagy hirtelen keresztmetszet változások minden esetben, egy-egy a fentiekben vázolt "fordított visszhangot" indítanak a henger felé. Emellett a tágulás, még ha minimális mértékben is, de lassítja a kirohanó gázoszlopot. A megfelelõ helyen történõ sebesség változtatással, hullámkeltéssel hatékonyan szélesíthetõ a motor fordulatszám tartománya, növelhetõ a hengerbe áramló friss keverék mennyisége.

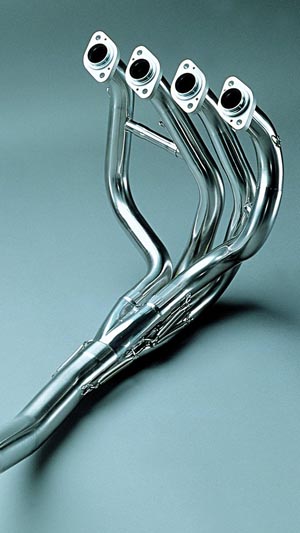

Ha a könyökcsöveket a megfelelõ helyen rövid csõszakaszokkal kötjük össze, az egyes leömlõkben zajló folyamatok összekombinálhatók. Hatásuk összegezhetõ, vagy éppen a rossz idõben érkezõ hullám kioltható, a teljesítmény szempontjából negatív hatás csökkenthetõ.

Kovács László
